판금 레벨링 방법: 모든 기술에 대한 완벽한 가이드

판금 레벨링은 현대 금속 제조에서 중요한 단계입니다. 절단, 굽힘, 용접 또는 스탬핑 작업이 일관된 결과를 제공하려면 원자재가 시각적으로 평평할 뿐만 아니라 응력이 없고 치수적으로 안정적이어야 합니다. 잘못된 레벨링 방법을 선택하면 부품 거부, 재작업 및 다운스트림 프로세스 실패가 발생합니다. 이 가이드는 모든 주요 판금 레벨링 방법을 다루고 각 방법의 물리적 원리를 설명하며 재료, 부피 및 정밀도 요구 사항에 따라 올바른 접근 방식을 선택하기 위한 실용적인 프레임워크를 제공합니다.

판금에 레벨링이 필요한 이유

판금은 공장에서 코일 형태로 나옵니다. 코일링하는 동안 외부 표면은 늘어나고 내부 표면은 압축되어 반대 응력이 재료의 입자 구조에 고정됩니다. 서비스 센터에서 시트를 풀고 펴고 길이에 맞게 자르면 이러한 응력은 완전히 사라지지 않고 평평한 금속 조각처럼 보이는 내부에 갇혀 있게 됩니다.

문제는 레이저나 플라즈마 절단 등 열 절단 공정을 적용하는 순간부터 드러난다. 열은 잠긴 응력을 방출하고 부품이 휘거나 구부러지거나 가장자리 및 중심 파동이 발생합니다. 펀칭이나 파인 블랭킹 후에도 동일한 왜곡이 발생합니다. 기계적으로 절단된 부품이라도 후속 성형 또는 용접 중에 형상을 왜곡하는 잔류 응력이 나타납니다.

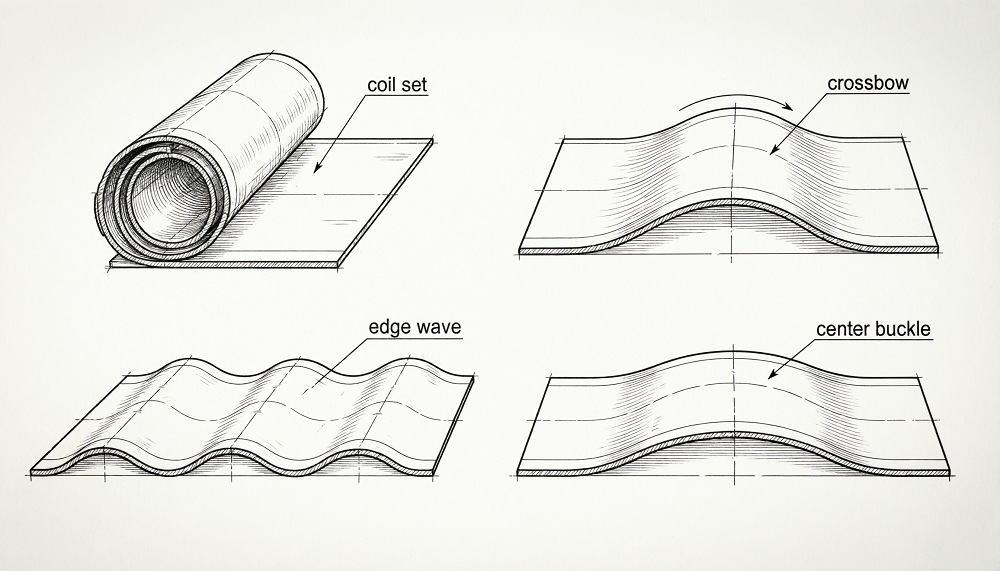

레벨링에서 해결해야 하는 일반적인 평탄도 결함은 다음과 같습니다.

• 코일 세트: 코일링 방향을 따르는 종방향 활 모양이며 코일 코어 쪽으로 가장 심합니다.
• 석궁: 롤링 방향에 수직인 가로 활 모양으로 중심이 가장자리 위로 올라갑니다.
• 가장자리 파: 중심을 기준으로 가장자리 영역의 압축 응력으로 인해 물결 모양 가장자리가 발생합니다.
• 센터 버클: 중앙이 가장자리보다 긴 시트 중앙의 국부적인 좌굴.
• 트위스트: 비대칭 절단 또는 취급 중에 종종 발생하는 부품 표면 전체의 대각선 왜곡.

각 결함 유형은 서로 다른 응력 프로필을 가지므로 각 레벨링 방법에 따라 다르게 반응합니다. 이해 판금 평탄도 표준 레벨링 프로세스를 선택하기 전에 측정 가능한 허용 기준을 정의하고 시운전 시 분쟁을 피할 수 있습니다.

망치와 화염 레벨링

해머 레벨링은 가장 오래된 판금 레벨링 방법이며 오늘날 기계 레벨링이 불가능한 특정 상황에서 계속 사용되고 있습니다. 숙련된 작업자가 의도적인 패턴으로 시트를 망치로 두드려 압축된 영역을 늘리고 국부적인 응력 집중을 완화합니다. 화염 레벨링은 관련 원리에 따라 작동합니다. 토치는 국부적인 영역을 가열하여 열팽창을 일으킵니다. 영역이 냉각되고 수축됨에 따라 주변 재료를 가열된 지점으로 끌어당겨 국부적인 휘어짐을 수정합니다.

두 가지 방법 모두 상당한 기술이 필요합니다. 결과는 부품을 읽고, 응력 분포를 판단하고, 올바른 에너지를 올바른 순서로 적용하는 작업자의 능력에 직접적으로 좌우됩니다. 두 명의 작업자가 동일한 결과를 생성할 수 없으며 단일 부품을 확실하게 재현할 수 없습니다. 왜곡의 심각도와 부품 복잡성에 따라 단일 부품을 레벨링하는 데 30분에서 몇 시간까지 걸릴 수 있습니다.

망치와 화염 레벨링이 적합한 경우

• 롤러 기계를 통과할 수 없는 이미 조립된 구조물 또는 용접물입니다.
• 기계 설치 비용이 정당화되지 않는 매우 작은 생산량.
• 머신 가이드가 수용할 수 없는 맞춤형 모양 또는 불규칙한 부품.
• 치수 공차가 중간 정도인 완성된 부품을 현장에서 수정합니다.

처리량, 반복성 또는 정밀 평탄도 공차가 중요한 생산 환경의 경우 해머 및 화염 레벨링은 적합하지 않습니다. 인적 요소로 인해 배치 전반에 걸쳐 일관된 결과를 보장하는 것이 불가능합니다.

프레스 및 스트레이트닝 프레스 레벨링

교정 프레스는 시트나 플레이트를 두 지점에서 지지하고 성형 다이를 적용하여 해당 지지 지점 사이에서 재료를 평평하게 누릅니다. 이 프로세스는 왜곡이 집중된 부품의 특정 위치를 대상으로 합니다. 일반적으로 부품이 허용 가능한 평탄도에 도달하기 전에 여러 번의 프레스 사이클이 필요합니다. 각 프레스 스트로크는 한 영역을 수정하는 동시에 잠재적으로 인접한 영역에 응력을 유발할 수 있기 때문입니다.

일부 제작업체에서는 즉석 레벨러로 프레스 브레이크를 사용하는데, 이는 눈에 보이는 단일 변형을 수정하는 데는 적합하지만 분산된 내부 응력은 다루지 않습니다. 전용 교정 프레스는 레벨링을 위해 용도가 변경된 프레스 브레이크보다 더 나은 제어 기능을 제공하지만 여전히 롤러 기반 시스템의 처리량이나 응력 완화 깊이와 일치할 수는 없습니다.

교정 프레스에서 단일 부품의 수평을 맞추는 데는 일반적으로 시간이 걸립니다. 최대 60분 스트로크 사이의 부품 동작을 해석하려면 숙련된 전문가가 필요합니다. 이 방법은 롤러 레벨러의 기계적 용량이 부족할 수 있는 50mm보다 두꺼운 플레이트와 기계 투자가 정당화되지 않는 소량 생산에 더욱 실용적입니다.

고려해야 할 제한 사항

• 분산된 내부 응력을 해결할 수 없습니다. 개별 지점에서 눈에 띄는 기하학적 결함만 있습니다.
• 스프링백 위험이 있으므로 반복적인 프레싱 사이클과 연장된 사이클 시간이 필요합니다.
• 운영자의 판단에 크게 의존하므로 운영자 간의 반복성이 가변적입니다.
• 얇은 판금에는 적합하지 않습니다. 국부 하중 집중이 높으면 표면 손상이나 영구적인 마킹이 발생할 위험이 있습니다.

롤러 레벨링: 간단한 교정기부터 정밀 시스템까지

롤러 레벨링은 가장 널리 사용되는 산업용 판금 레벨링 방법입니다. 시트는 점진적으로 감소하는 진폭의 교대로 구부러지는 일련의 엇갈린 롤러를 통과합니다. 이러한 반복적인 탄성-소성 변형은 내부 응력을 단면 전체에 재분배하고 재료를 균일하고 응력이 완화된 평평한 상태로 만듭니다.

기본 물리학은 감소하는 사인파를 따릅니다. 입구 끝은 가장 큰 굽힘 변위를 적용하고 각 연속 롤러 쌍은 재료가 거의 중립 응력 상태에서 나올 때까지 변위를 줄입니다. 프로세스의 효율성은 세 가지 상호 연관된 변수에 따라 달라집니다. 롤러 직경, 롤러 피치(중심간 간격), 압착 깊이(관통) .

간이 롤러 레벨러(스트레이트너)

단순 교정기는 직경이 상대적으로 크고 간격이 넓은 최소 7개의 롤러를 사용합니다. 더 두꺼운 판과 제한된 두께 범위를 처리합니다. 롤러는 하중이 가해졌을 때 변형에 대해 능동적으로 지지되지 않기 때문에 압력을 가하면 휘어져 시트 폭 전체에 고르지 않은 굽힘이 발생합니다. 평탄도 결과는 일반 구조 응용 분야에는 적합하지만 정밀 제조에는 충분하지 않습니다. 기계를 여러 번 통과해야 하는 경우가 많으며, 롤러를 올바르게 설정하는 과정은 여전히 ​​작업자의 경험에 따라 달라집니다.

정밀 멀티 롤러 레벨러

정밀 레벨러는 작업 롤러 뒤에 중간 및 지지 롤러를 추가하여 하중 시 편향을 방지합니다. 이를 통해 작업 롤러 직경이 더 작아지고 피치가 더 조밀해져서 시트 길이 단위당 굽힘 주기 수가 증가하고 가장자리 웨이브 및 중앙 버클과 같은 단파 결함을 수정하는 기계의 능력이 향상됩니다. 정밀 시스템은 다음과 같은 평탄도 값을 달성할 수 있습니다. 0.1mm/m 이상 - 톱날, 정밀 스탬핑 부품 및 정밀 공차 판금 어셈블리에 대한 요구 사항입니다.

수동 방법에 비해 롤러 레벨링은 사이클 시간을 대폭 단축합니다. 수동으로 10분 동안 프레스 브레이크 또는 해머 레벨링을 수행해야 하는 부품을 정밀 롤러 레벨러에서 1분 이내에 처리할 수 있어 대량 작업 시 상당한 비용 절감이 가능합니다.

롤링 머신(3롤러 시스템)

가장 간단한 롤러 기반 구성은 세 개의 오프셋 롤러를 사용합니다. 시트는 통과하면서 롤러 주위로 구부러지고 평탄도가 허용될 때까지 이 과정이 반복됩니다. 이 접근 방식은 단순하고 균일한 평탄도 결함이 있는 부품에만 효과적입니다. 내부 응력을 해결하지 않으며 상당한 왜곡이 있는 재료에 대해 여러 번의 반복이 필요합니다. 적은 양으로 가벼운 굽힘 교정을 처리하는 작업장에 가장 적합합니다.

텐션 레벨링

텐션 레벨링은 적용된 응력이 재료의 항복 강도를 초과할 때까지 두 개의 텐션 릴 사이에서 시트를 잡아당겨 시트를 세로 방향으로 늘립니다. 시트가 단면 전체에 걸쳐 균일하게 항복함에 따라 이전에 압축된 영역과 인장된 영역 사이의 응력 차이가 붕괴되고 재료가 편평하고 잔류 응력이 낮은 상태로 나옵니다.

많은 산업용 인장 레벨링 시스템은 하이브리드 접근 방식으로 롤러 벤딩과 인장을 결합합니다. 시트는 먼저 벤딩 롤러를 통과하여 총 응력을 재분배한 다음 인장을 거쳐 최종 평탄도와 두께 균일성을 달성합니다. 이 조합은 롤러 전용 시스템이 표면 접촉 손상 없이 충분한 굽힘을 적용하는 데 어려움을 겪는 고강도 강철 및 매우 얇은 재료에 특히 효과적입니다.

텐션 레벨링을 위한 최고의 애플리케이션

• 작은 롤러 직경이 여전히 표면에 표시되는 매우 얇은 시트와 호일.
• 항복-인장 비율이 1.0에 가까운 고강도 강철 등급으로 과도한 응력 없이는 굽히기가 어렵습니다.
• 재료가 지속적으로 작동하고 장력 제어가 이루어지는 코일 처리 라인은 이미 라인 아키텍처의 일부입니다.
• 폭 전체에 걸쳐 두께 균일성이 평탄도만큼 중요한 응용 분야.

단점은 복잡성과 자본 비용입니다. 텐션 레벨링에는 텐션 릴의 정밀한 제어와 고르지 않은 당김으로 인해 새로운 세로 방향 응력이 발생하는 것을 방지하기 위한 세심한 보정이 필요합니다. 절단 후 부품별 레벨링에는 실용성이 떨어지며 주로 코일 가공 환경에서 사용됩니다.

열간압연 및 냉간압연 레벨링

냉간 압연 레벨링은 실온 또는 그 근처의 롤러를 통해 시트를 통과시켜 재료를 소성 변형시키는 높은 압력을 가합니다. 이 방법은 평탄도를 교정할 뿐만 아니라 표면 마감을 개선하고 기계적 특성을 향상시킵니다. 가공 경화로 인해 경도와 인장 강도가 모두 상승합니다. 자동차 차체 패널 블랭크 또는 정밀 엔지니어링 기판과 같이 표면 품질이 주요 요구 사항인 경우에 적합합니다. 한계는 냉간 압연이 더 얇은 게이지로 제한된다는 것입니다. 매우 두꺼운 판에는 과도한 힘이 필요하며 가공 경화 효과로 인해 하류 성형이 영향을 받을 정도로 연성이 감소할 수 있습니다.

열간 압연 레벨링은 시트를 레벨링 롤러를 통과하기 전에 재결정 온도 이상으로 가열합니다. 온도가 상승하면 항복 강도가 감소하고 연성이 증가하여 두꺼운 판의 변형이 훨씬 쉬워집니다. 열은 또한 스트레스 해소를 가속화합니다. 이러한 접근 방식은 1차 철강 가공 및 조선급 강판 생산의 표준입니다. 가열에 드는 에너지 비용은 주요 운영상의 단점이며, 열처리는 사양에 민감한 응용 분야의 공정 후 검증이 필요한 방식으로 재료의 미세 구조를 변경할 수 있습니다.

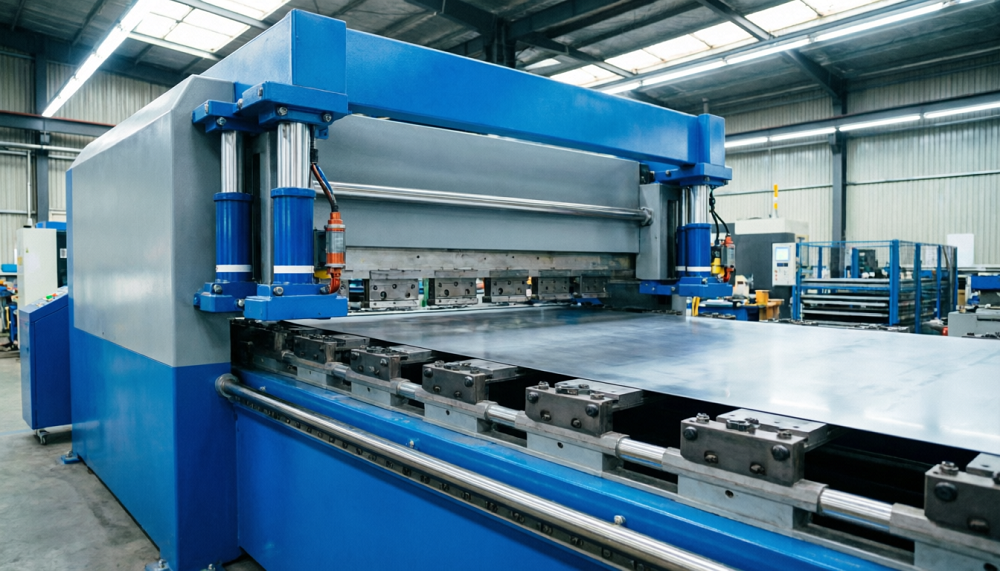

유압 정밀 레벨링: 현대 산업 표준

유압식 정밀 레벨링은 생산 환경을 위한 판금 레벨링의 최신 기술을 나타냅니다. 나사 조정으로 누르는 힘이 고정되는 기계식 롤러 레벨러와는 달리, 유압 레벨링 기계 폐쇄 루프 유압 실린더를 사용하여 시트의 전체 폭에 걸쳐 가압력과 롤러 간격을 동적으로 제어합니다. 이를 통해 시스템은 생산 배치 내에서 재료 두께, 항복 강도 또는 온도가 변화하는 경우에도 일관된 굽힘 에너지를 유지할 수 있습니다.

작동 원리는 탄성-소성 굽힘을 교대로 유지하지만 유압 드라이브의 정밀성은 기계 시스템이 따라올 수 없는 기능을 잠금 해제합니다.

• 넓은 재료 범위: 유압 시스템은 단일 기계 제품군 내에서 0.1mm 초박형 구리 호일부터 60mm 특수 합금 두꺼운 판까지 재료를 처리할 수 있으며 저장된 레시피를 통해 재료 간을 전환할 수 있습니다.
• 활성 크라운 제어: 작업 롤러 뒤에 있는 지지 롤러는 구역별로 유압식으로 조정되어 하중이 가해질 때 롤러 편향을 보상하고 넓은 시트에 걸쳐 일관된 굽힘을 보장합니다. 이는 가장자리 파도와 중앙 버클을 동시에 제거하는 데 중요합니다.
• 반복 가능한 레시피 기반 작업: 재료별 매개변수(힘, 침투, 속도)가 자동으로 저장되고 호출되므로 교대조에 따라 작업자에 따른 설정 변화가 제거됩니다.
• 천공 및 열처리된 자재 취급: 구역별 고급 롤러 압력 제어를 통해 폭 전체에 걸쳐 선택적 연신이 가능하므로 천공 시트, 후열 처리 블랭크, 고강도 플레이트 등 단순한 시스템을 능가하는 재료를 레벨링할 수 있습니다.

유압 레벨러 설계 간의 주요 차이점은 제어 아키텍처에 있습니다. 유압 제어만으로는 롤러 위치나 실린더 힘의 폐쇄 루프 제어와 동일하지 않습니다. 선형 스케일과 로드 셀을 통한 위치 및 힘 피드백은 오일 온도 드리프트, 밸브 반응 변화 및 점진적인 구성품 마모에 직면하여 일상적인 반복성을 가능하게 합니다. 압력 제어에만 의존하는 기계는 좁은 작동 대역 내에서만 일관된 결과를 생성합니다.

자동차 부품, 정밀 판금, 엘리베이터 부품, 톱날 및 전자 인클로저의 대량 생산 작업에서 유압식 정밀 레벨링은 생산 수준의 평탄도 보장을 달성하고 검증할 수 있게 만드는 방법입니다. 전체 범위를 살펴보세요 산업 응용 정밀 레벨링은 측정 가능한 프로세스 개선을 제공합니다.

들것 레벨링

들것 수평 조절은 유압 클램프를 사용하여 시트 양쪽 끝을 잡고 전체 단면에 걸쳐 균일한 항복을 통해 내부 응력이 동일해질 때까지 시트를 여러 방향으로 동시에 당깁니다. 코일 가공 라인의 인장 레벨링과 달리 스트레처 레벨링은 개별 절단 시트 또는 플레이트에서 작동하며 단일 작업으로 세로 및 가로 응력 구배를 모두 수정해야 하는 재료용으로 설계되었습니다.

이 방법은 뛰어난 평탄도와 잔류 응력 완화를 달성하지만 연속 롤러 또는 인장 평준화보다 느리고 항공우주 강판, 두꺼운 구조용 블랭크 또는 부품 비용이 더 긴 사이클 시간을 정당화하는 특수 합금 시트와 같은 고가치, 소량 응용 분야에 가장 적합합니다. 주의 깊은 보정이 필요합니다. 신축성이 부족하면 잔류 응력이 남습니다. 과도한 신축성은 치수와 기계적 특성을 영구적으로 변경합니다.

올바른 판금 레벨링 방법을 선택하는 방법

올바른 레벨링 방법은 재료 특성, 생산량, 평탄도 요구 사항 및 부품 형상의 조합에 따라 결정됩니다. 다음 표에는 모든 주요 방법에 대한 주요 선택 기준이 요약되어 있습니다.

실용적인 선택 논리

자료부터 시작하십시오. 단일 시설에서 다양한 합금과 두께를 처리하는 경우 유압 정밀 레벨링은 레시피 기반 일관성으로 전체 스펙트럼을 처리하는 유일한 방법입니다. 작업이 대량의 단일 재료 제품군으로 제한되는 경우 해당 창에 최적화된 정밀 롤러 레벨러가 더 비용 효율적일 수 있습니다. 연속 코일 라인의 매우 얇은 포일 또는 고급 고강도 강철의 경우 장력 평준화는 가장 균일한 결과를 제공합니다. 가끔 두꺼운 판을 수정하거나 용접물을 재작업하는 경우에는 프레스나 교정 프레스가 여전히 실용적인 선택입니다.

그런 다음 다운스트림 프로세스를 고려하십시오. 레벨링된 시트를 레이저 절단하는 경우 레벨링 후 잔류 응력 수준은 기하학적 평탄도만큼 중요합니다. 열 절단은 남아 있는 모든 응력을 해제합니다. 정밀하게 스탬핑되거나 성형되는 경우 폭 전체에 걸쳐 평탄도 균일성이 주요 요구 사항입니다. 방법을 선택하기 전에 다운스트림 감도를 정의하면 평준화 단계에서 문제를 단순히 이동하는 것이 아니라 실제로 문제를 해결할 수 있습니다.

기술과 장비 구성을 더 자세히 비교하려면 다음 가이드를 참조하세요. 금속 레벨링 기술 각 접근 방식에 대한 추가 도구 수준 세부 정보를 다룹니다.

완전한 생산 라인에 레벨링 통합

현대 판금 제조에서 레벨링은 고립된 단계로 작동하는 경우가 거의 없습니다. 레벨링 투자에 대한 가장 높은 수익은 레벨링 기계가 연결된 생산 라인(디코일러 업스트림, 절단 또는 스탬핑 시스템 다운스트림, 추적성을 위해 자재 매개변수, 힘 설정 및 평탄도 결과를 기록하는 중앙 데이터 시스템)에 통합될 때 발생합니다.

레시피 기반 재료 처리는 실용적인 메커니즘입니다. 재료 ID가 변경되면 레벨링 프로그램이 자동으로 변경되어 수동 설정 시간을 없애고 새 합금이나 두께에 대해 잘못된 매개변수를 실행할 위험이 없습니다. 평탄도 측정 결과를 사용하여 다음 레벨링 주기를 개선하는 다운스트림 검사 피드백은 루프를 닫고 작업자 개입 없이 지속적인 개선을 가능하게 합니다.

선택한 레벨링 방법에 관계없이 평탄도와 함께 표면 무결성을 모니터링해야 합니다. 롤러 마킹, 오염된 롤러의 픽업, 알루미늄이나 구리와 같은 민감한 합금의 미세 스크래치 등은 레벨링 도중이 아닌 레벨링 후에 나타나는 불량 원인입니다. 유지 관리 원칙(롤러 청소, 오일 청결도, 센서 보정, 주기적인 형상 검증)은 시간이 지나도 균일한 레벨링 결과를 유지하는 운영 방식입니다.

생산 라인에 통합하기 위해 유압 정밀 레벨링 솔루션을 평가하는 제조업체의 경우 애플리케이션 개요 업종별, 자재별 구성 안내를 제공합니다.
