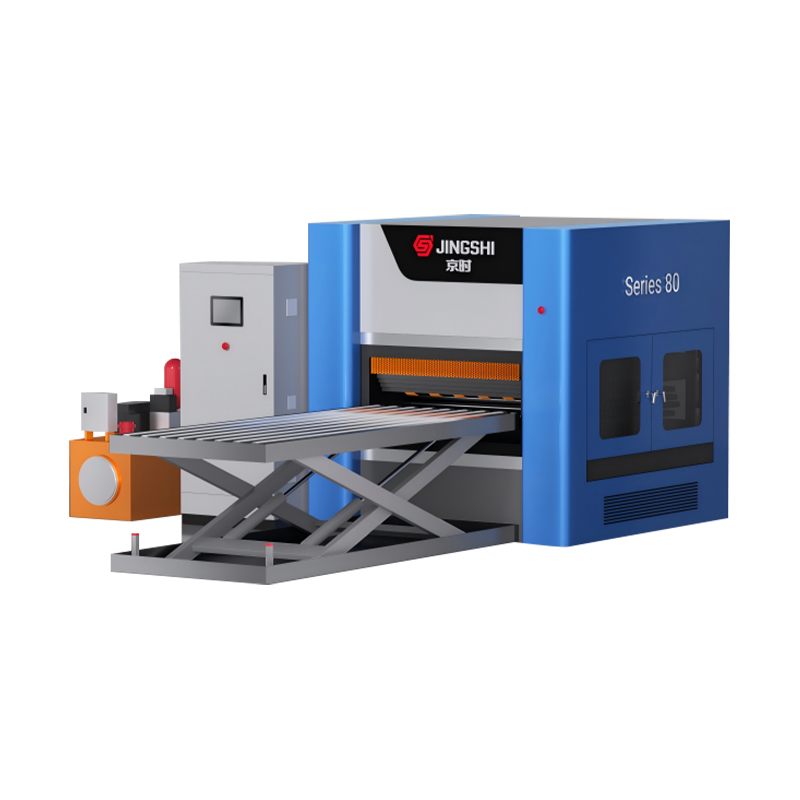

80 시리즈 헤비듀티 플레이트 유압식 초정밀 레벨링 머신

표준 시리즈의 폭	600	900	1000	1300	1600	1900	2100
레벨링 롤러의 직경	80	80	80	80	80	80	80
레벨링 롤러 수	15/19	15/19	15/19	15/19	15/19	15/19	15/19
평탄화를 위한 최단 공작물 길이 Lmin(mm)	L최소=150	L최소=150	L최소=150	L최소=150	L최소=150	L최소=150	L최소=150
레벨링재의 공칭두께 T(mm)	2.0-10.0	2.0-10.0	2.0-10.0	2.0-10.0	2.0-10.0	2.0-10.0	2.0-10.0
평활재의 최대두께 Tmax(mm)	T최대=25	T최대=25	T최대=25	T최대=25	T최대=25	T최대=25	T최대=25
레벨링 정확도	매개변수는 재질 Q235/항복강도 235MPa에 따라 계산되며 길이와 너비는 1m 이내에서 감지됩니다.
	0.01-0.05mm	0.01-0.05mm	0.01-0.05mm	0.01-0.05mm	0.01-0.05mm	0.01-0.05mm	0.01-0.05mm
직선화 라인 속도(m/min)	1-10m/min으로 속도 조절 가능
전압	AC 3상 380V
옵션 액세서리	1. 평탄화 롤러를 아래쪽으로 잡아당김 (롤러 퀵 체인지 및 표면 청소에 편리함)			4. 4/6회 레벨링 롤러		7. 레벨링 롤러 수
	2. 레벨링 롤러 빼내기 (롤러 퀵 체인지 및 표면 청소에 편리)			5. 자동 하역 조작기/팔레타이징 로봇		8. 언코일러 - 유압/기계 절단 라인
	3. 롤러를 상하로 당겨 빼기(롤러 퀵 체인지 및 표면 청소에 편리)			6. 공급 및 배출 롤러 조립 라인: 전원 유무		9. 언코일러 - 레이저 커팅 블랭킹 라인
맞춤형 요구사항	고객 맞춤 요구 사항이 허용됩니다.
비고	재료의 압착 간격을 곧게 펴고 터치 스크린을 통해 관련 매개변수를 입력하면 장비가 자동으로 조정됩니다.

80 시리즈 헤비듀티 유압 레벨링 기계: 고강도 플레이트의 스프링백 극복

80 시리즈 고강도 유압 초정밀 레벨링 기계로 비교할 수 없는 평탄도를 달성하십시오. 중공업의 까다로운 요구 사항에 맞게 특별히 설계된 이 기계는 고강도의 두꺼운 플레이트(10mm-100mm)를 레벨링하는 과제를 해결합니다. 대규모 유압 톤수와 지능형 서보 제어를 결합하여 내부 응력과 스프링백을 제거하고 ±0.05mm의 평탄도 공차를 제공합니다. 조선, 교량 건설, 중장비 제조를 위한 최고의 선택입니다.

후판의 "스프링백" 과제 해결

전통적인 기계식 레벨러는 현대식 고강도 강철을 사용하는 데 어려움을 겪는 경우가 많습니다. 항복 강도가 높을수록 재료가 원래 모양으로 돌아가려고 더 많이 시도합니다. 이러한 현상을 "스프링백"이라고 합니다.

80 시리즈의 장점:

대규모 수압: 기계 시스템과 달리 당사의 유압 실린더는 지속적이고 엄청난 압력을 가하여 재료가 항복점을 지나도록 강제하여 영구 변형과 진정한 평탄도를 보장합니다.

깊은 침투 레벨링: 이 시스템은 재료 단면 깊숙이 침투하여 후속 절단 또는 용접 공정 중에 뒤틀림을 유발하는 내부 응력을 중화하도록 설계되었습니다.

핵심 기술 및 성능 특징

1. 서보 폐루프 제어 시스템

80 시리즈의 핵심은 첨단 전기 유압식 서보 시스템입니다. 변위 센서와 압력 변환기는 PLC에 실시간 피드백을 제공하여 롤 간격과 압력을 동적으로 조정합니다. 이는 두께 변화에 관계없이 전체 플레이트에 걸쳐 일관된 정밀도를 보장합니다.

2. 풀서포트 롤케이지 디자인

무거운 하중 하에서 롤의 처짐을 방지하기 위해 우리는 완전 지지 백업 롤 구조를 활용합니다.

제로 편향: 작업 롤은 여러 줄의 백업 롤에 의해 지지되어 레벨링 힘이 고르게 분산되도록 합니다.

수명 연장: 이 디자인은 작업 롤의 마모를 최소화하여 수년 동안 작동해도 정밀도를 유지합니다.

3. 지능형 윤활 및 온도 제어

고강도 작업으로 인해 열이 발생합니다. 당사의 통합 냉각 시스템은 최적의 유압 오일 온도를 유지하여 주변 온도가 높은 환경에서 연중무휴 24시간 작동 중에도 장비 안정성을 보장합니다.

맞춤화 및 적용 시나리오

우리는 모든 생산 라인이 고유하다는 것을 알고 있습니다. 80 시리즈는 유연한 사용자 정의 옵션을 제공합니다.

조선 및 해양: 용접을 위한 완벽한 장착을 보장하기 위해 크고 두꺼운 선체 플레이트를 수평으로 조정합니다.

교량 건설: 안전을 위해 평탄도가 중요한 고강도 구조용 강판을 가공합니다.

중장비: 굴삭기 및 크레인용 베이스 플레이트를 준비합니다.

자동화 통합: Industry 4.0에 대비한 자동 공급 테이블, 시트 청소 시스템 및 레이저 측정 장치를 장착할 수 있습니다.

FAQ

Q: 유압식 레벨링과 기계식 레벨링의 차이점은 무엇입니까?

A: 기계식 레벨러는 기어 드라이브를 사용하며 속도는 더 빠르지만 힘이 제한됩니다. 80 시리즈와 같은 유압 레벨러는 유압 실린더를 사용하여 훨씬 더 높은 압력을 생성하므로 "스프링백"이 주요 문제인 두꺼운 판 및 고강도 재료에 탁월합니다.

Q: 이 기계는 스테인리스강이나 알루미늄을 수평으로 맞출 수 있나요?

A: 예. 하지만 롤 구성과 속도를 조정해야 할 수도 있습니다. 스테인레스 스틸은 더 높은 압력이 필요한 반면, 알루미늄은 표면 자국을 피하기 위해 조심스럽게 취급해야 합니다. 이에 따라 롤 소재와 표면 처리를 맞춤화합니다.

Q: 연속 생산에서 기계가 다양한 두께의 판재를 처리할 수 있습니까?

답: 그렇습니다. 당사의 CNC 제어 시스템은 "제품 레시피" 데이터베이스를 갖추고 있습니다. 작업자는 다양한 판 두께와 재료에 대해 레벨링 매개변수(롤 간격, 속도, 압력)를 미리 설정할 수 있습니다. 작업을 전환할 때 시스템은 몇 초 내에 상부 빔과 롤 간격을 새로운 설정으로 자동 조정하여 가동 중지 시간을 최소화하고 혼합 배치 생산의 일관된 품질을 보장합니다.

Q: 유압 시스템의 유지 관리 요구 사항은 무엇입니까?

A: 80 시리즈는 유지 관리 비용이 적게 들도록 설계되었습니다. 오염을 방지하기 위해 중앙 집중식 윤활 시스템과 밀봉된 유압 탱크가 특징입니다. 매월 유압 오일 레벨과 필터 상태를 정기적으로 점검하는 것이 좋습니다. 또한 이 시스템에는 오일 온도 모니터링 및 경보 기능이 포함되어 있어 오일을 냉각하거나 교환해야 할 경우 운영자에게 경고하여 씰과 펌프의 수명을 크게 연장합니다.
